Bể Khuấy Bùn Công Nghiệp 80 Tấn – Taicera

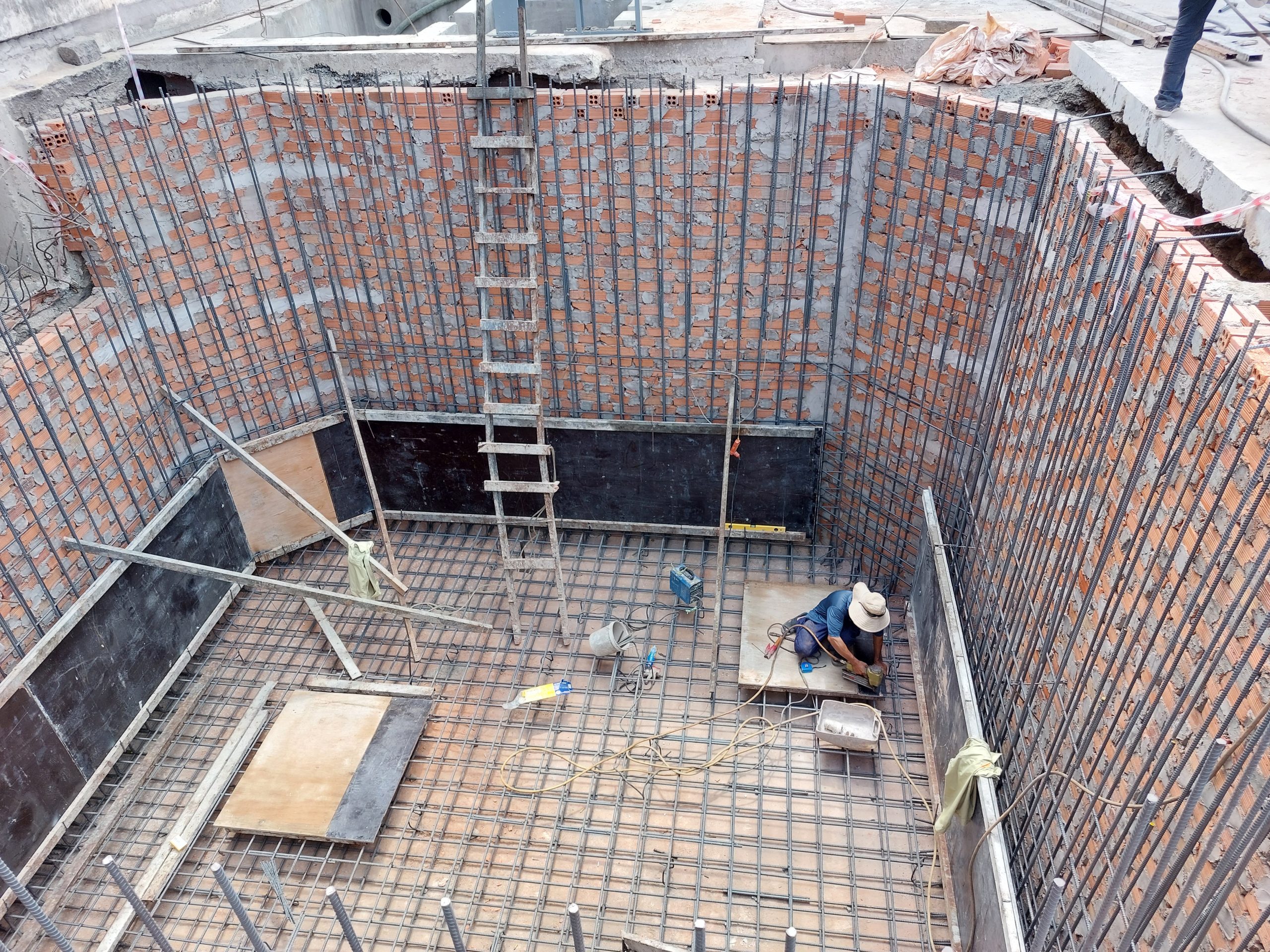

Bể bê tông cốt thép ngầm hoàn toàn, sâu 4,5m rộng 6m, lót gạch men bên trong để chứa và khuấy bùn đất sét phục vụ sản xuất gạch ceramic.
Mô Tả Dự Án

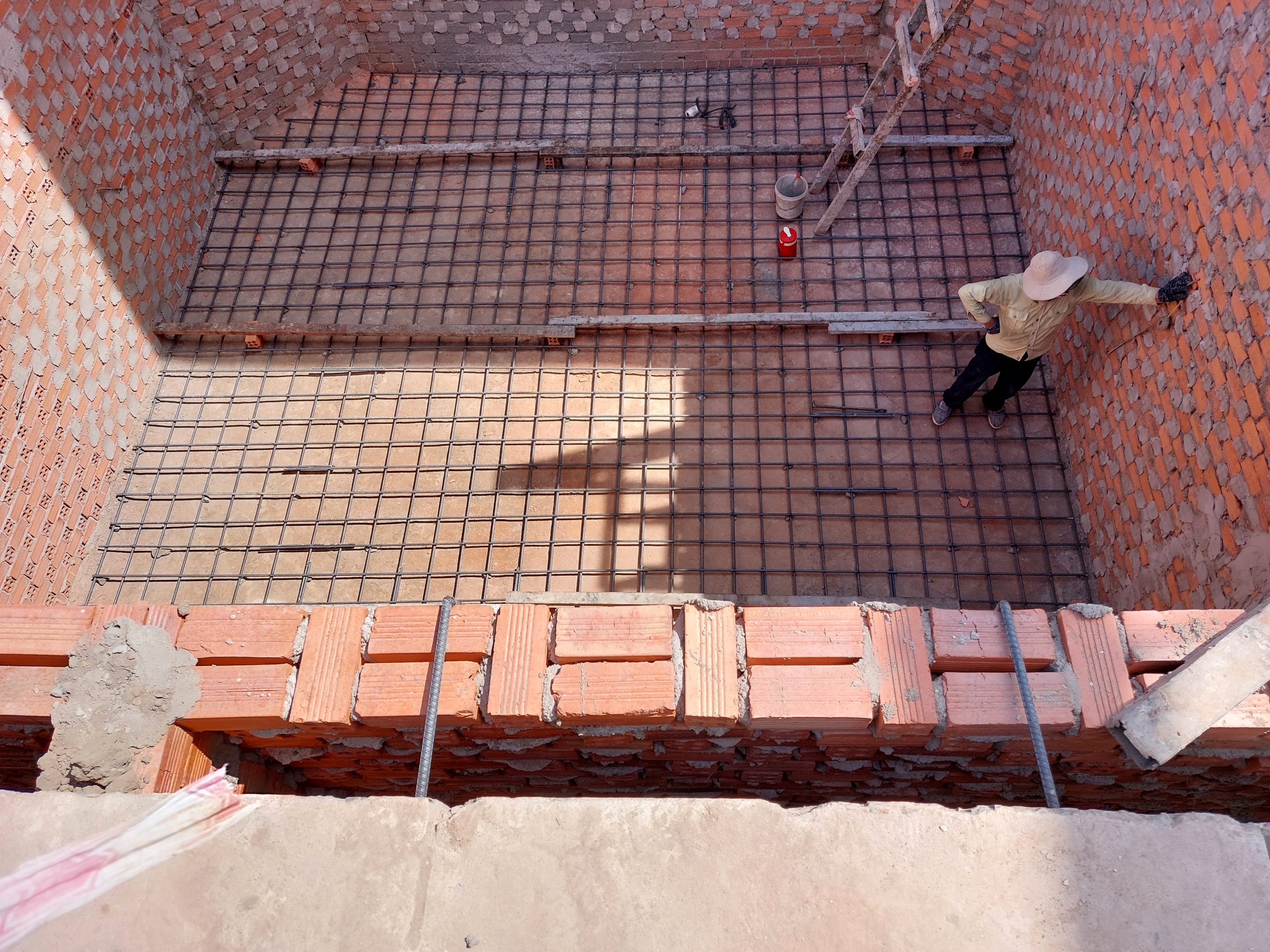

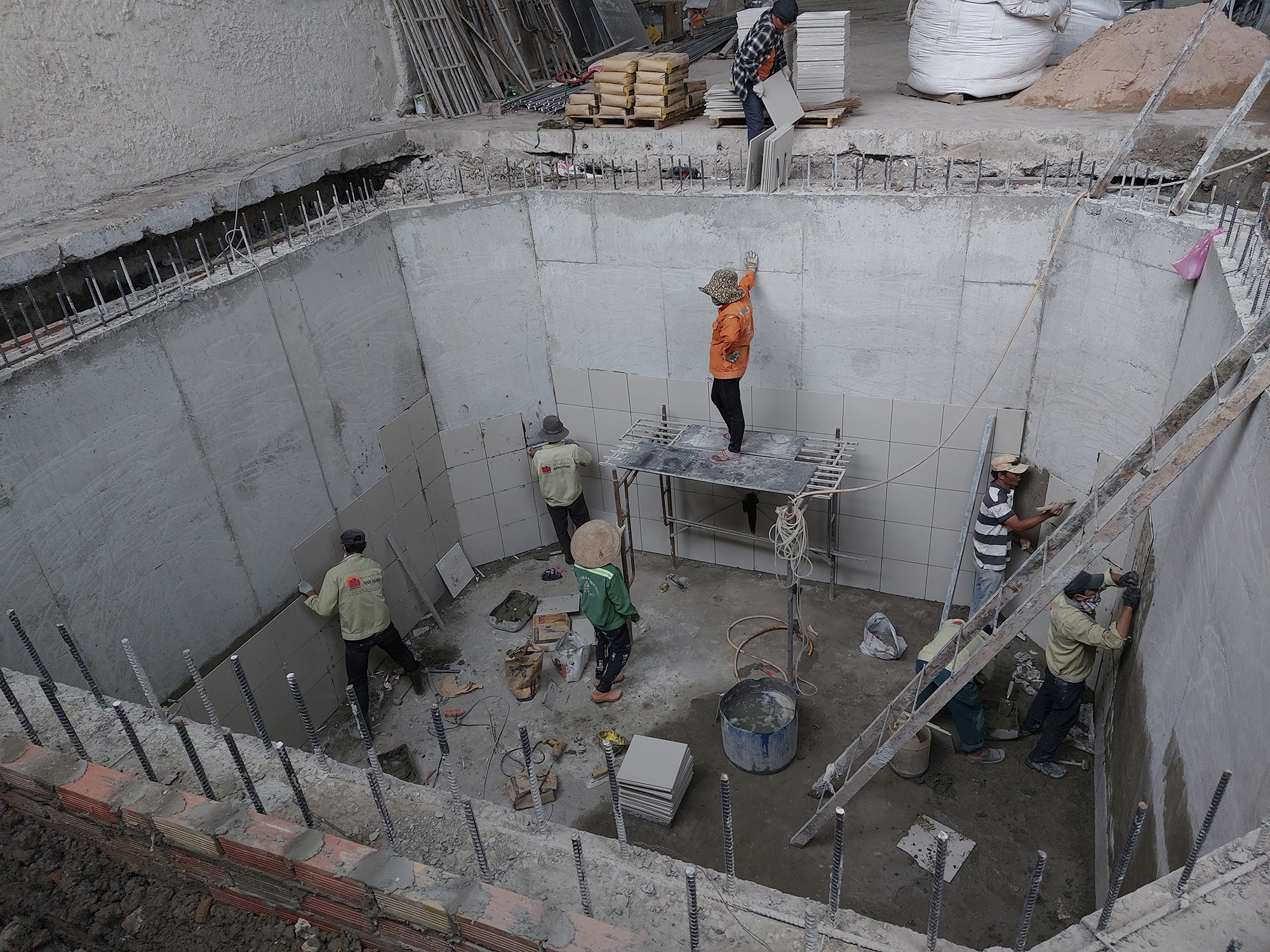

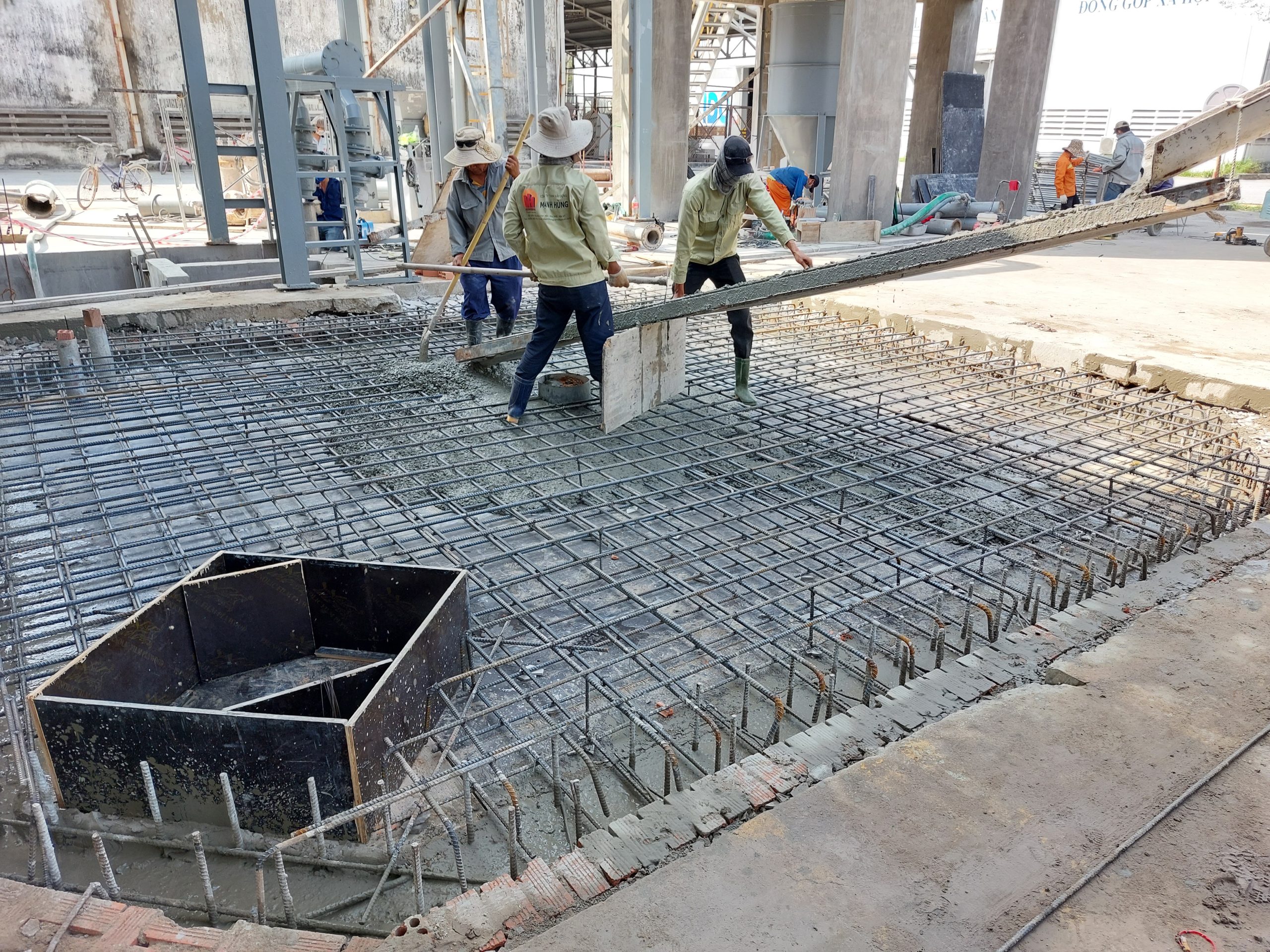

Tên công trình: Bể khuấy bùn công nghiệp BTCT – Nhà máy gạch Taicera Chủ đầu tư: Công ty CPCN Gốm Sứ Taicera Năm thực hiện: 2022 Đặc điểm công trình: - Bể bê tông cốt thép, sâu 4,5m, rộng 6m, cốt thép d16a200, bê tông M300 đá 1×2 - Lót gạch men bóng bên trong để vệ sinh dễ dàng và chống bám bẩn - Bể hoàn toàn ngầm dưới đất - Dùng để chứa bùn (có thể chứa nước) phục vụ mục đích sản xuất gạch ceramic Đây là loại bể chuyên dụng cho ngành công nghiệp sản xuất gạch gốm sứ, yêu cầu tiêu chuẩn chống thấm cao và khả năng chịu áp lực của vật liệu nặng bên trong.
Thông Tin Dự Án
Chủ Đầu Tư
Công Ty CPCN Gốm Sứ Taicera
Năm Hoàn Thành
2022
Địa Điểm
KCN Gò Dầu, Phước Thái, Long Thành, Đồng Nai
Hạng Mục
Công NghiệpDự Án Liên Quan
